無油隔閡真空泵運用說明書
目錄
一、
概
述
二、作業原理
三、產品特色

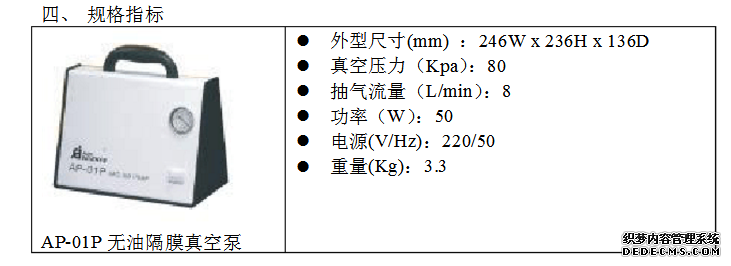

四、標準目標
五、運用過程
六、注意事項
七、毛病剖析與掃除
八、皮膜的保養與替換

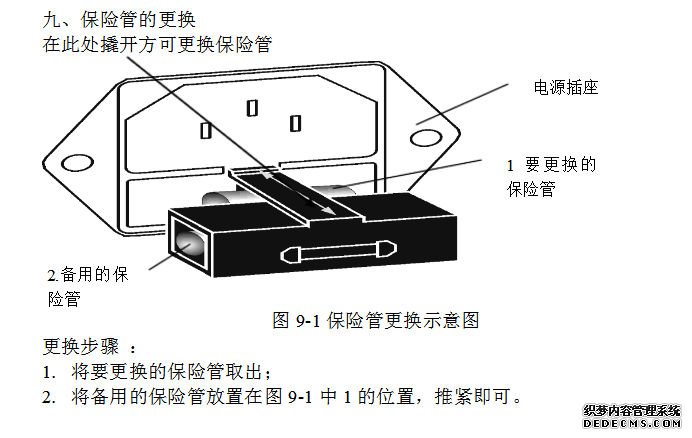

九、保險管的替換
十、客戶回執
一、概述
我公司生產的無油真空泵系列包括：
AP-01P
、
AP-01D
、
AP-02B
、
AP-9901S
、
AP-9925
、
AP-9950
。
無油真空泵與我公司生產的
FB
過濾瓶套件聯合運用可用于
液相色譜分析中的流動相過濾及除氣。
真空泵可以進步過濾功率、
加強脫氣作用。
我公司生產的無油真空泵使用隔閡運動、
揉捏排除空氣、
可以保證過濾介質不受
污染。
二、
作業原理
電機帶動隔閡一前一后往復運動。
經過隔閡的運動，
形成作業腔內的容積的
改變，揉捏排出空氣
,
產生真空
.
AP-02B
型可調無油真空壓力泵是本公司的新產品。
它的調壓原理不同于以
往的“泄壓閥原理”
，而是使用壓力傳感器感知體系的壓力，再反饋給操控泵，
經過泵的作業周期來調理、安穩壓力。當流量發生變化時，壓力不受影響。
（當
流量發生變化時，
使用
“泄壓閥原理”
規劃的泵需經過手動調理方法堅持壓力恒
定。
）因為大多情況下，泵的作業狀況處于“斷續”狀況，故泵的功率高、發熱
量少。
適用于壓力可調、
安穩且需長期作業的場合。
同時可為生化試驗的樣品
提取、純化操作供給安穩的負壓。
三、
無油真空泵產品特色：
?
隔閡型真空泵無需泵油；
?
作業功率高、噪音低；
?
有固定壓力和可調壓力兩種類型；
?
體積小、便于移動；
?
運送流體廣泛；
無油真空泵廣泛運用于制藥、化學、化工、電子等職業。

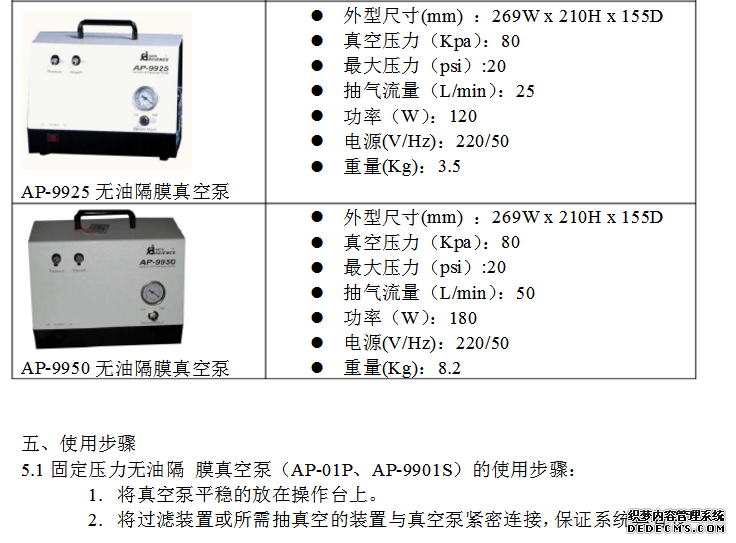

好的氣密性。可在真空泵的進氣口和過濾器的出氣口外表涂上酒精等潤滑劑以便于銜接膠管。 5.2可調壓力無油隔閡真空泵（AP-01D、AP-02B、AP-9925、AP-9950）的運用過程：
1. 將真空泵平穩的放在操作臺上。
2. 將過濾設備或所需抽真空的設備與真空泵緊密銜接，確保體系具有杰出的氣密性。可在真空泵的進氣口和過濾器的出氣口外表涂上酒精等潤滑劑以便于銜接膠管。
3. 逆時針旋轉調理旋鈕，翻開電源。泵正常作業時，經過調理旋鈕取得所需作業壓力
4. 過濾結束，封閉電源。
六、注意事項：
1.因為無油真空泵是**氣體隔閡泵，故在運用過程中，應防止如下操作： ①屢次進行過濾操作，每次過濾操作結束，沒有清洗錐形瓶，形成錐形瓶中累積濾液過多，液位超越抽氣口。
②過濾的液體中所含雜質粒徑過大。（在這種情況下，主張在過濾設備和真空泵之間串聯一個過渡瓶，以防止發作倒吸現象發作）。
③過濾介質含有高溫的液體蒸汽或易揮發物質
如發作上述情況，shou要當即封閉電源，將進氣口膠管拔掉，其次將泵體內部做一次整理及查看，將所有部件曬干后拼裝，再從頭運用。（整理辦法見附錄1）。如果真空泵仍然無法正常作業，請與我公司聯絡。
2.為了延伸電機的運用壽命，AP-01P/01D真空泵規劃有過熱維護功用。為了確保真空泵正常作業，無油真空泵接連作業時間應盡量少于30分鐘。如果泵體過熱無法正常作業，封閉電源開關，待電機溫度降低后，再從頭發動真空泵。
3.為了延伸皮膜的運用壽命，過濾結束，將泵與過濾設備分隔，翻開泵體電源開關，空轉一分鐘，將泵芯內及皮膜上的雜質排出泵體。
4.AP-01P/01D型無油真空泵不可以在負壓狀況下發動。當您需要再次接連過濾時，需消除體系內的負壓。主張采納將真空泵進氣口膠管拔掉后再裝置的辦法。
七、毛病剖析與掃除
? 翻開電源開關，指示燈不亮：
1. 電源線是否與插座銜接好。 2. 觀察保險絲是否無缺。 ? 開關指示燈亮，但泵不作業：
1. 電源電壓太低。
2. 電機處于熱維護狀況，稍后發動。
3. 泵體內有殘存負壓，不能發動。應瀉壓發動。
4. 泵體剛剛從較冷的室外拿到室內，橡膠皮膜生硬，待溫度升高之
后即可正常作業。? 泵正常工作，真空度沒有或達不到正常值
1. 查看過濾設備氣密性是否杰出。 2. 泵芯皮膜上粘有異物，需清洗潔凈。 3. 泵芯皮膜損壞，需替換。
4. 泵出氣口被液體結晶物阻塞，用針狀物體鏟除外部及出口內部。 5. 壓力表指示不正確，替換壓力表。

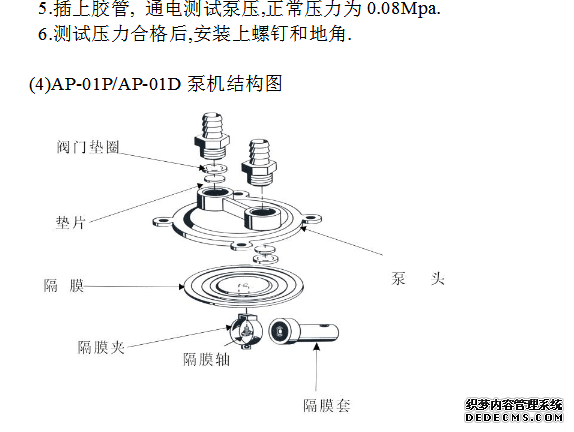

八、皮膜的保養與維護 皮膜的清洗及替換過程：
（1）AP-01P/AP-01D皮膜清洗及替換過程： 1. 卸下緊固機箱低殼上的6個螺釘。
2. 打開機箱的上蓋，取下泵蓋上的4個螺釘。 3. 查看泵蓋內、皮膜上是否有異物。
4. 如需替換皮膜，將替換的皮膜筆直擰入軸承的固定螺絲內，確保皮膜與支架
平行。如果皮膜過高或過低，可用整減皮墊進行調整，調整后使用4個螺釘將泵蓋與支架相聯接。
5. 蓋上機箱蓋，插上膠管，通電測驗泵壓，正常壓力為0.08~0.085Mpa 6. 測驗壓力合格，裝置機箱低殼上的6個螺釘。
(2)AP-9901S皮膜清洗及替換過程：
1.拔儲進氣口上銜接的膠管。
2.取下泵體下方的底蓋，取下泵蓋上的4個螺釘。 3.查看皮膜上是否有異物，是否破損。
4.如需替換皮膜，將替換的皮膜筆直與軸承上的頂絲擰緊，確保皮膜與支架平行。 如果
皮膜過高或過低，能夠經過調整頂絲上的皮墊進行調整,調整后用4個螺釘將泵蓋和泵體 緊固.
5.插上膠管,通電測驗電壓,正常壓力為0.08Mpa. 6.測驗壓力合格后,將螺釘涂上膠,固定上泵體底蓋.
(3)AP-9925、AP-9950皮膜清洗及替換過程:
1.取下機箱前后的6個螺釘,卸下機箱下蓋的4個地角.
2.取下中間的螺釘,分離機箱與機箱下蓋,取出電機(電機為雙軸電機,兩頭各有一個泵體,
泵體與泵蓋用4個螺釘銜接). 3.查看皮膜上是否有異物,是否破損.
4.如需替換皮膜,將替換的皮膜,將替換的皮膜筆直與軸承上的頂絲擰緊,確保皮膜與支
架平行.如果皮膜過高或過低,能夠經過調整頂絲上的皮墊進行調整,調整后用4個螺釘
將泵蓋和泵體緊固.
